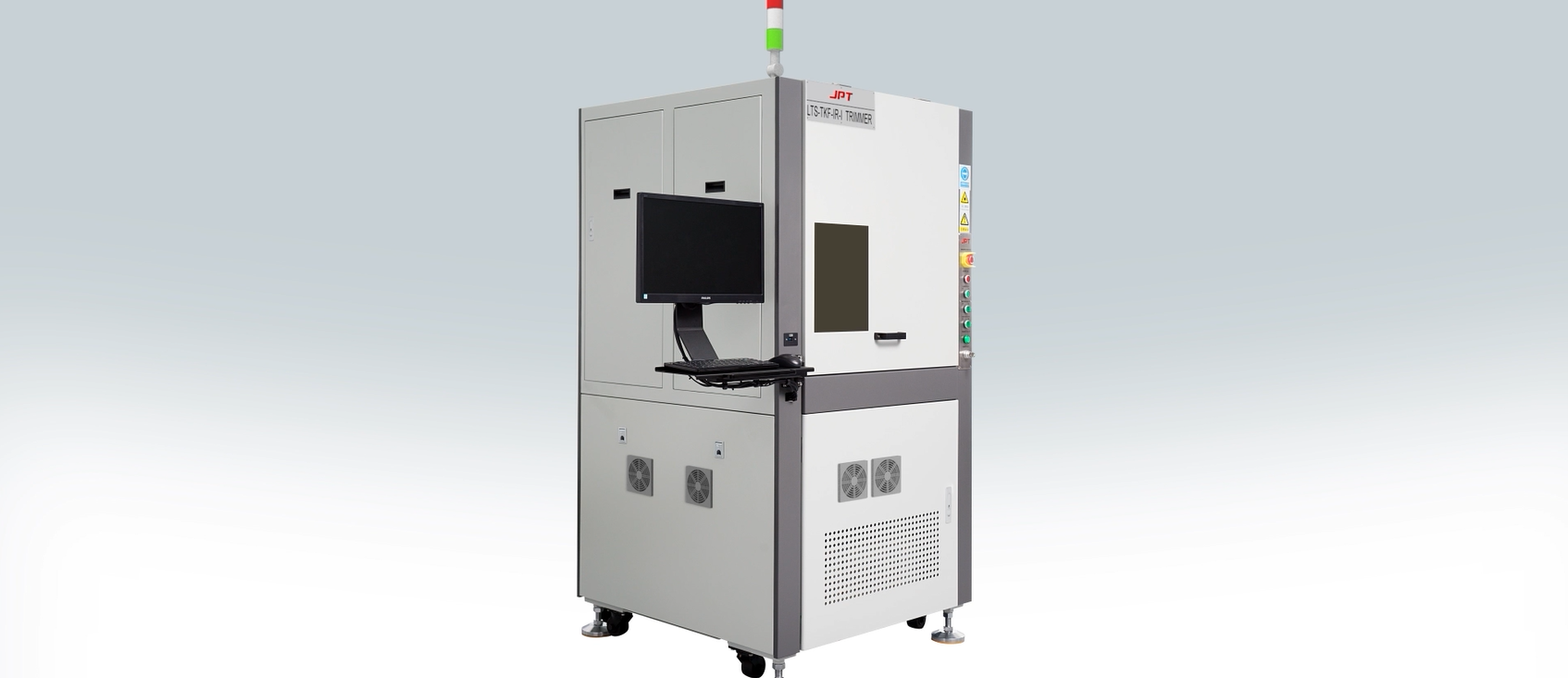

薄膜激光調阻機
薄膜激光調阻機，將激光光束聚焦到微米級別，在電阻表面進行掃描，使得電阻漿料層融化與氣化，形成一定深度的刻痕，改變電阻體的導電截面積或?qū)щ婇L度；同時利用精密量測系統實時測量，達到目標阻值即停止出光；從而實現把低于目標阻值的電阻值調到目標偏差范圍內。
薄膜激光調阻機，屬于片式薄膜電阻生產制程中的關鍵設備，用于陶瓷基板為基底的片式薄膜電阻/混合電路(薄膜)的激光調阻。
-
0.1Ω-500MΩ阻值范圍
-
±0.05/±0.1/±0.5/±1(%)調阻精度
-
產品優勢
-
產品應用
-
產品參數
-
相關產品
產品優勢
-
自研激光器，成本低，壽命長，售后有保障
采用JPT自研的激光器，可針對特定應用定制激光器，成本低。選取性能最優的器件(光纖、晶體、泵浦源等)組裝激光器，72H老化測試，長期使用有保障。
-
調阻刀口寬度窄，可實現更大倍率的調阻
綠光/紫外激光器，調阻刀口最窄可實現8um/6um；而紅外激光器調阻刀口最窄約17um；在相同電阻尺寸內，綠光/紫外可切割更多的刀數，實現更大倍率的調阻。
-
調阻算法多，調阻精度高
設備已具備多種調阻刀型與算法去支持薄膜電阻的多種設計形式，實現高精度調阻；也可針對特定形式，定制開發算法。
產品應用
-

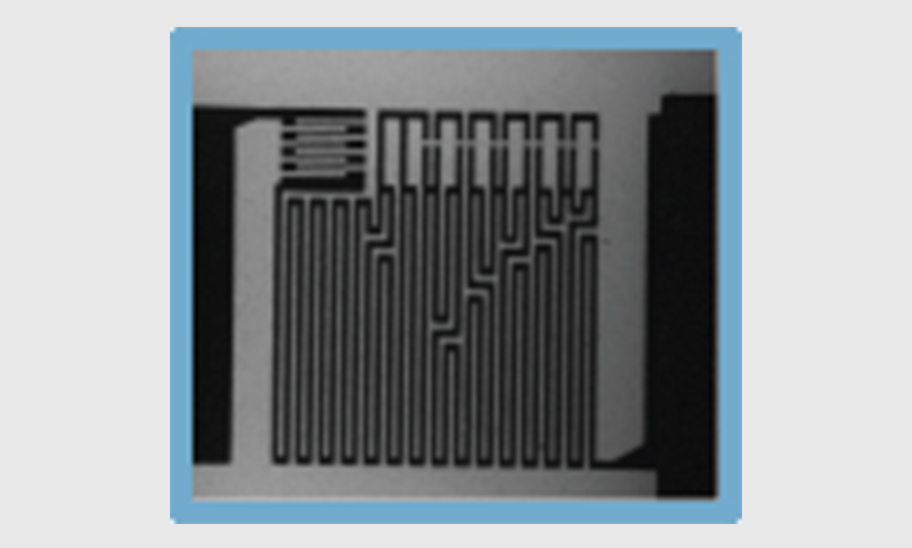

紅外 刀口寬度 17~25μm -

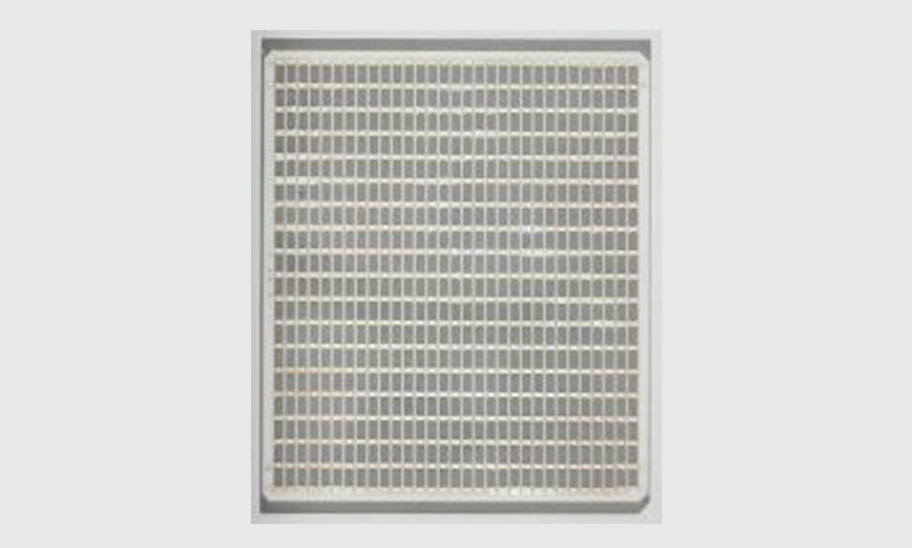

基板實物圖 -
綠光 刀口寬度 8~9μm -
紫外 刀口寬度 7~8μm
演示視頻
產品參數
系列型號
-
標準
vs -
選配
vs
-
基板尺寸
-
產品規格
-
調阻范圍
-
調阻精度
-
通道數量
-
激光器參數
-
振鏡掃描范圍
-
切割速度
-
刀型
-
線寬
-
標準
-
基板尺寸5060 / 6070 / 8084
-
產品規格01005-2512
-
調阻范圍100mΩ~20mΩ
-
調阻精度±0.05%、±0.1%、±1%
-
通道數量15張常規繼電板，240通道
-
激光器參數IR＞30W@23kHz;
GR＞2W@80kHz;
UV≥0.8W@80kHz -
振鏡掃描范圍IR: 12mm × 75mm@F125
GR: 12mm × 60mm@F100
UV: 12mm × 60mm@F103 -
切割速度1mm/s~ 600mm/s
-
刀型單刀、L刀、雙刀、IL刀、多刀（蛇切）、U型刀，疊切、J型刀
-
線寬IR: 17μm～25μm@F125
GR: 8μm～12μm@F100
UV: 6μm～10μm@F103
-
-
選配
-
基板尺寸按客戶料片尺寸定制
-
產品規格/
-
調阻范圍20mΩ~500mΩ
-
調阻精度±0.05%、±0.1%、±1%
-
通道數量可擴展到15張超低阻繼電板240通道
-
激光器參數IR：30μm～50μm@F160
-
振鏡掃描范圍12mm × 100mm@F160
-
切割速度1mm/s~ 600mm/s
-
刀型/
-
線寬IR：30μm～50μm@F160
-
