厚膜激光調阻機

厚膜激光調阻機，將激光光束聚焦到微米級別，在電阻表面進行掃描，使得電阻漿料層融化與氣化，形成一定深度的刻痕，改變電阻體的導電截面積或?qū)щ婇L度；同時利用精密量測系統實時測量，達到目標阻值即停止出光；從而實現把低于目標阻值的電阻值調到目標偏差范圍內。

厚膜激光調阻機，屬于片式厚膜電阻生產制程中的關鍵設備，用于陶瓷基板為基底的片式厚膜電阻/混合電路（厚膜）的激光調阻。

0.1Ω-500MΩ

阻值范圍
±0.1/±0.5/±1(%)

調阻精度

聯系我們

資料下載

加入對比

標準
選配

產品優勢
產品應用
產品參數
相關產品

聯系我們

產品優勢

自研激光器，成本低，壽命長，售后有保障

采用JPT自研的激光器，可針對特定應用定制激光器，成本低。選取性能最優的器件(光纖、晶體、泵浦源等)組裝激光器，72H老化測試，長期使用有保障。
調阻效率快，精度高

采用高速高精度的振鏡+JPT自研的光纖激光器以及自研高速高精度的量測系統，進行閉環調阻控制，實現高效高精度的調阻。
自動化功能多，智能化程度高

集成了功率監控模塊、量測系統自動校準功能、調阻自動對位功能、料倉電動控制功能等，滿足生產自動化需求。

產品應用

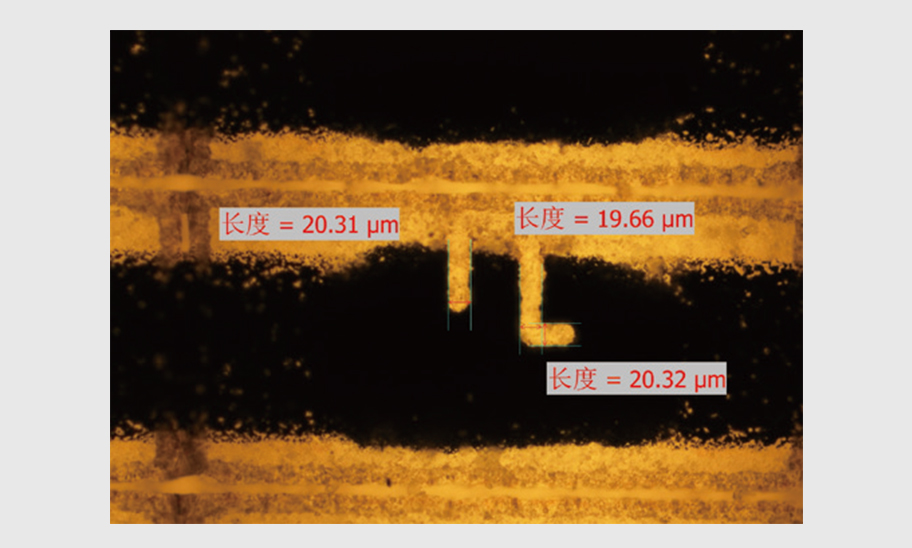

紅外刀口寬度 19 - 20μm
基板實物圖

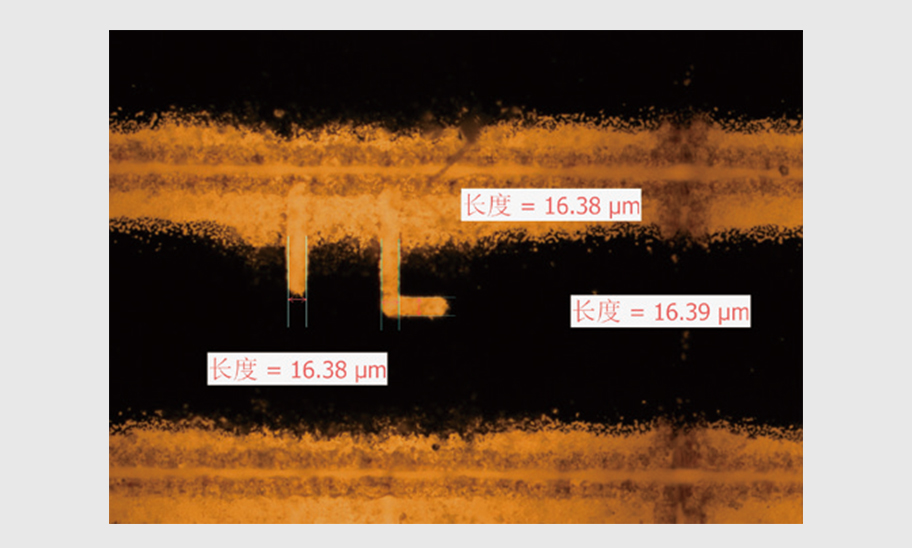

綠光刀口寬度 16 - 17μm

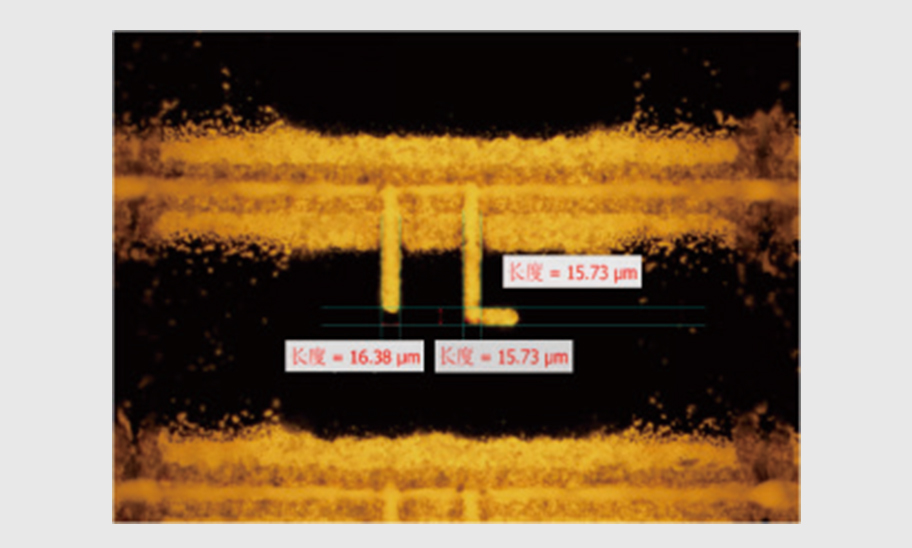

紫外刀口寬度 15 - 16μm

產品參數

系列型號

標準

vs
選配

vs

基板尺寸
產品規格
調阻范圍
調阻精度
通道數量
激光器參數
振鏡掃描范圍
切割速度
刀型
線寬

標準
- 基板尺寸

  5060 / 6070 / 8084
- 產品規格

  01005-2512
- 調阻范圍

  100mΩ～20MΩ
- 調阻精度

  ±0.1%、±1%、±5%
- 通道數量

  15張常規繼電板，240通道
- 激光器參數

  IR＞30W@23kHz;
  GR＞4W@10kHz;
  UV≥3W@40kHz
- 振鏡掃描范圍

  IR：12mm × 75mm@F125；
  GR：12mm × 60mm@F100；
  UV：12mm × 60mm@F103
- 切割速度

  1mm/s～600mm/s
- 刀型

  單刀、L 刀、雙刀、IL刀、多刀 (蛇切)、 U型刀，疊切、J型刀
- 線寬

  IR: 20μm～40μm@F125;
  GR: 15μm～20μm@F100;
  UV: 10μm～20μm@F103
選配
- 基板尺寸

  按客戶料片尺寸定制
- 產品規格

  /
- 調阻范圍

  20MΩ～500MΩ
- 調阻精度

  /
- 通道數量

  /
- 激光器參數

  /
- 振鏡掃描范圍

  12mm × 100mm@F160
- 切割速度

  /
- 刀型

  /
- 線寬

  IR：30μm～50μm@F160
