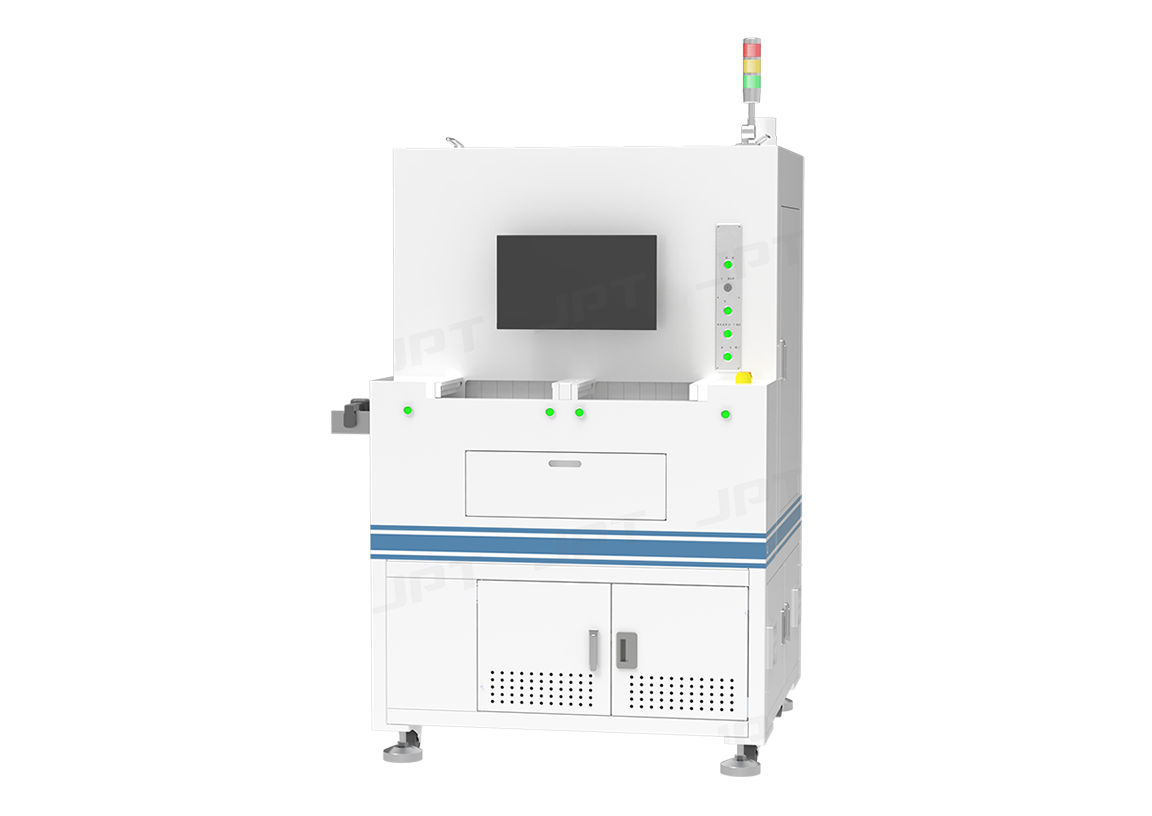

雙工位五軸振鏡焊接系統
雙工位五軸振鏡焊接系統采用JPT自主研發的MOPA光纖激光器，創新性集成雙工位五軸聯動結構與同軸視覺定位系統，通過振鏡掃描實現復雜空間曲面焊縫的精密軌跡控制。系統搭載WPD焊中質量監測模塊，實現焊接過程實時閉環調控，焊接良率99.9%。
-
± 40μm定位精度
-
M2<1.3光束質量
vs
加入對比
- 雙工位五軸振鏡焊接系統
-
產品優勢
-
產品參數
-
相關產品
-
應用解決方案
產品優勢
-
搭載自主研發激光器
采用杰普特自研MOPA光纖激光器，具備優異的脈沖控制能力，適配多種精密焊接工藝需求。
-
焊中監測系統，過程實時可控
內置WPD焊接監測模塊，可實時監控焊接質量波動，保障焊縫一致性與可靠性。
-
軌跡可編程，滿足多規格產品焊接
支持焊接路徑靈活編輯，適配不同尺寸結構產品，實現優質焊縫外觀與優良力學性能。
-
雙五軸聯動平臺，焊接精度全面升級
集成XYZR1R2五軸系統與同軸視覺平臺，實現復雜三維空間產品的高精度焊接加工。
產品參數
系列型號
-
雙工位五軸振鏡焊接系統
vs
-
激光器
-
平均功率
-
波長
-
光束質量
-
聚焦方式
-
設備尺寸
-
定位精度
-
重復定位精度
-
加工材料
-
控制軟件
-
雙工位五軸振鏡焊接系統
-
激光器IR ns
-
平均功率80W
-
波長1064nm
-
光束質量M2<1.3
-
聚焦方式振鏡
-
設備尺寸1200 mm(L)x1200 mm(w)x2000mm (H)
-
定位精度±40μm
-
重復定位精度±10μm
-
加工材料鈦、不銹鋼、鋁
-
控制軟件JPT
-
