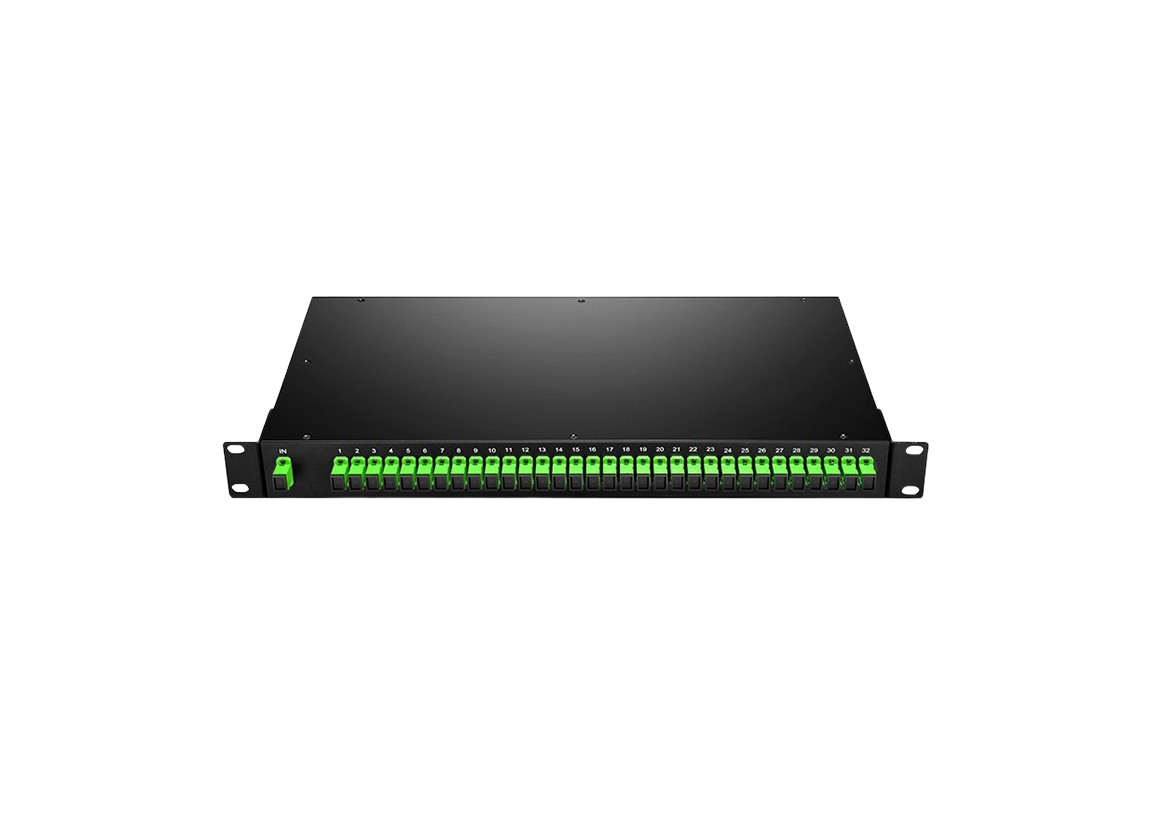

1U 19"機架式 PLC光分路器
PLC平面波導型光分路器(PLC Splitter)是一種基于石英基板的集成波導光功率分配器件，與同軸電纜傳輸系統一樣，光網絡系統也需要將光信號進行耦合、分支、分配，這就需要光分路器來實現。是光纖鏈路中最重要的無源器件之一，是具有多個輸入端和多個輸出端的光纖匯接器件，特別適用于無源光網絡(EPON，GPON，BPON等)中連接局端和終端設備并實現光信號的分路。
-
UPC≥50dB, APC≥60dB防護等級
vs
加入對比
- Nx2(N=1or2)
- Nx4(N=1or2)
- Nx8(N=1or2)
- Nx16(N=1or2)
- Nx32(N=1or2)
- Nx64(N=1or2)
-
產品優勢
-
產品應用
-
產品參數
產品優勢
-
寬工作波長范圍，適配多種應用場景
支持 1260–1650 nm 的寬波長范圍，可覆蓋多種光通信應用需求，滿足不同環境的光分路要求。
-
低插損設計，保證穩定光學性能
具備低插入損耗與出色的整體光學性能，可有效提升鏈路質量，確保網絡傳輸更加穩定可靠。
-
優秀均勻性與低偏振相關損耗
在多路分光條件下保持良好均勻性，并具備低 PDL 特性，確保信號分配一致性與高質量輸出。
-
連接器與封裝可選，部署更靈活
提供多種連接器類型與封裝尺寸選項，可根據機柜空間及現場布線需求靈活配置，提升系統適配性。
產品應用
-
光纖傳感 -
光纜網絡系統 -
電信網絡 -
局域網和CATV網絡
產品參數
系列型號
-
Nx2(N=1or2)
-
Nx4(N=1or2)
-
Nx8(N=1or2)
-
Nx16(N=1or2)
-
Nx32(N=1or2)
-
Nx64(N=1or2)
-
光纖
-
波長(nm)
-
插入損耗 (dB)
-
均勻性(dB)
-
偏振損耗 (dB)
-
回波損耗 (dB)
-
方向性 (dB)
-
工作溫度(℃)
-
Nx2(N=1or2)
-
光纖G657A or customer specified
-
波長(nm)1260~1650(nm)
-
插入損耗 (dB)≤3.9dB
-
均勻性(dB)≤0.6dB
-
偏振損耗 (dB)≤0.15dB
-
回波損耗 (dB)UPC≥50dB?? APC≥60dB
-
方向性 (dB)≥55dB
-
工作溫度(℃)-40°C to +85°C
-
-
Nx4(N=1or2)
-
光纖G657A or customer specified
-
波長(nm)1260~1650(nm)
-
插入損耗 (dB)≤7.1dB
-
均勻性(dB)≤0.6dB
-
偏振損耗 (dB)≤0.15dB
-
回波損耗 (dB)UPC≥50dB?? APC≥60dB
-
方向性 (dB)≥55dB
-
工作溫度(℃)-40°C to +85°C
-
-
Nx8(N=1or2)
-
光纖G657A or customer specified
-
波長(nm)1260~1650(nm)
-
插入損耗 (dB)≤10.3dB
-
均勻性(dB)≤0.8dB
-
偏振損耗 (dB)≤0.2dB
-
回波損耗 (dB)UPC≥50dB?? APC≥60dB
-
方向性 (dB)≥55dB
-
工作溫度(℃)-40°C to +85°C
-
-
Nx16(N=1or2)
-
光纖G657A or customer specified
-
波長(nm)1260~1650(nm)
-
插入損耗 (dB)≤13.3dB
-
均勻性(dB)≤1.2dB
-
偏振損耗 (dB)≤0.2dB
-
回波損耗 (dB)UPC≥50dB?? APC≥60dB
-
方向性 (dB)≥55dB
-
工作溫度(℃)-40°C to +85°C
-
-
Nx32(N=1or2)
-
光纖G657A or customer specified
-
波長(nm)1260~1650(nm)
-
插入損耗 (dB)≤16.3dB
-
均勻性(dB)≤1.5dB
-
偏振損耗 (dB)≤1.5dB ≤0.2dB
-
回波損耗 (dB)UPC≥50dB?? APC≥60dB
-
方向性 (dB)≥55dB
-
工作溫度(℃)-40°C to +85°C
-
-
Nx64(N=1or2)
-
光纖G657A or customer specified
-
波長(nm)1260~1650(nm)
-
插入損耗 (dB)≤19.8dB
-
均勻性(dB)≤2.0dB
-
偏振損耗 (dB)≤0.3dB
-
回波損耗 (dB)UPC≥50dB?? APC≥60dB
-
方向性 (dB)≥55dB
-
工作溫度(℃)-40°C to +85°C
-
