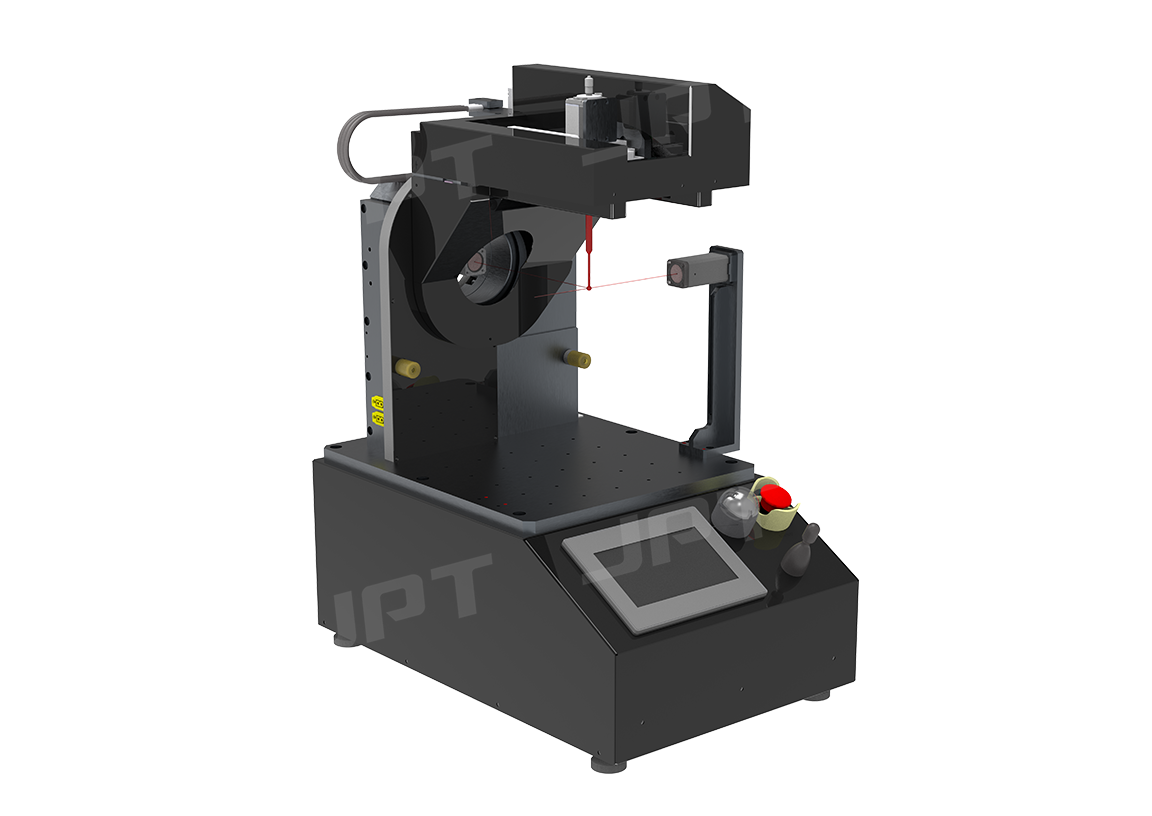

多功能自動擺臺
以倒裝設計革新行業標準，融合高精度動態測量與工業級耐用性，專為光學器件標定、半導體制造、三維掃描及科研實驗等高要求場景設計。通過微米級校準、智能控制系統與大角度負載能力，重新定義工業測量的效率與精度邊界。
-
＜10 ms快速響應, 動態響應時間
- 多功能自動擺臺
-
產品優勢
-
產品參數
-
應用解決方案
產品優勢
-
倒裝設計，行業首創
突破傳統擺臺結構，填補市場空白，支持±90° (Rx) 與±22° (Ry) 大角度旋轉，適配高負載 (5kg) 與高速運動場景。
-
微米級校準，精準定位
X/Y軸雙相機高精度校準技術，轉軸重合度達微米級，預留通用安裝孔地板，集成激光旋轉中心指示，確保被測物零偏差定位。
-
智控一體，靈活擴展
PLC控制系統支持觸摸屏、搖桿及遠程指令操控，預設點位秒級切換，3個網口兼容EtherCAT總線，可選WIFI遠程控制，支持I/O擴展與功能定制。
-
工業級耐用設計
精密組件+中空旋轉平臺/滾珠絲杠驅動，通用安裝孔設計 (底板兼容夾具/XY平臺) ，嚴苛環境 (-10°C~60°C) 穩定運行。
產品參數
-
多功能自動擺臺
vs
-
Rx角度范圍
-
Ry角度范圍
-
角度精度
-
角度重復精度
-
功能模塊最大尺寸
-
Rx驅動導向系統
-
Ry驅動導向系統
-
Pivot 校準
-
功能模塊最大負載
-
控制系統
-
通訊接口
-
WIFI 遠程控制
-
尺寸
-
重量
-
工作環境
-
多功能自動擺臺
-
Rx角度范圍-90°~+900°
-
Ry角度范圍-22°~+22°
-
角度精度0.02°
-
角度重復精度0.01
-
功能模塊最大尺寸115x75 mm
-
Rx驅動導向系統伺服電機和中空旋轉平臺
-
Ry驅動導向系統伺服電機和高精度滾珠絲桿
-
Pivot 校準X&Y軸相機
-
功能模塊最大負載5 kg
-
控制系統PLC控制帶有通訊接口
-
通訊接口3 個網口，可用于PLC的調試，與上位機通訊，連接支持EtherCAT總線協議的設備
-
WIFI 遠程控制可選
-
尺寸591 x400x728.5 mm
-
重量45 kg
-
工作環境-10℃~60°C
-
應用解決方案
-
消費電子杰普特憑借在激光技術領域多年的深耕與積累，在消費電子領域構建了以光學校準檢測設備為核心的完善解決方案。依托在光學設計、視覺算法及運動控制等多方面的技術沉淀，公司與產業伙伴聯合創新，不僅為消費電子產業鏈提供了高精度、高效率和智能化的光電檢測設備，更以技術創新推動著消費電子行業的整體成長，在該領域的業務布局與戰略規劃具有顯著的行業價值。
了解更多 -
泛半導體在泛半導體制造日益精密化、智能化的發展趨勢下，杰普特依托核心激光技術與自動化能力，提供覆蓋晶圓調阻、陶瓷基板切割、玻璃鉆孔開窗與元件激光打標的整體解決方案。通過自研高性能激光器及定制化智能裝備，滿足高精度、高良率、高一致性的工藝要求，廣泛適用于MLCC、LTCC、IC載板等關鍵場景，服務各大知名企業，助力客戶實現工藝升級與產線提效，賦能泛半導體產業高質量發展。
了解更多
